O desempenho de uma máquina de medição por coordenadas (MMC)
Redação

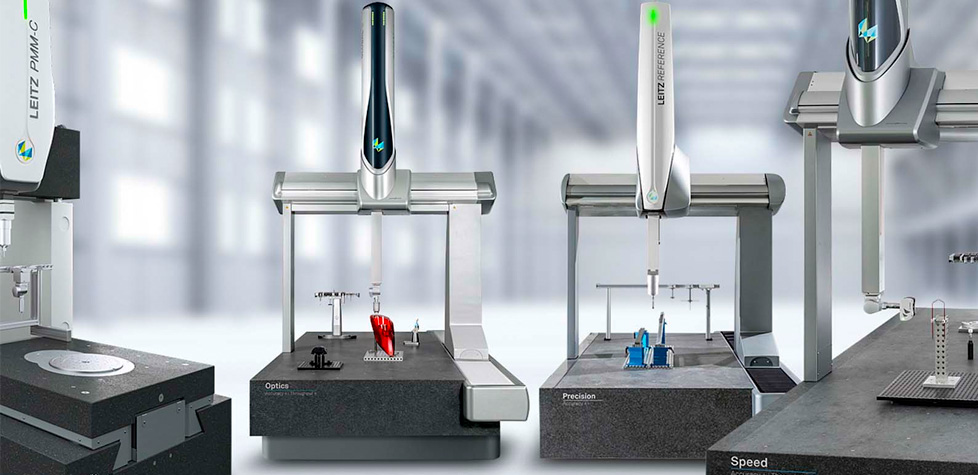

Uma máquina de medição por coordenadas é um equipamento que mede as geometrias de objetos físicos. As MMC usam um sistema de sondagem para detectar pontos discretos nas superfícies dos objetos. Usadas para testar uma peça ou conjunto para determinar se ele respeita ou não a intenção do projeto original. As MMC são integradas aos fluxos de trabalho de garantia de qualidade ou controle de qualidade para verificar as dimensões dos componentes fabricados para prevenir ou resolver problemas de qualidade. As vantagens de usar MMC em vez de inspeções manuais ou verificações realizadas com instrumentos de metrologia convencionais, como micrômetros e medidores de altura, são: precisão, velocidade e redução de erro humano. São especificados ensaios normativos, como o ensaio de recepção para avaliar se o desempenho de uma máquina de medição por coordenadas (MMC) com quatro eixos está conforme o declarado pelo fabricante. Também se especifica o ensaio para verificação periódica que permite ao usuário avaliar o desempenho de uma MMC de quatro eixos. Os ensaios de recepção e de verificação periódica são aplicáveis somente às máquinas de quatro eixos, três eixos para medições das coordenadas da peça e uma mesa giratória para sua orientação.
Da Redação –
O ensaio de recepção, em uma situação contratual entre um fornecedor e um cliente, deve estar descrito em um contrato de compra, contrato de manutenção, contrato de reparo, contrato de renovação e contrato de atualização, etc. O ensaio de recepção pode ser usado como um ensaio para verificação do desempenho da MMC com o eixo da mesa giratória como quarto eixo, de acordo com a especificação para os erros máximos admissíveis, MPEFR, MPEFT e MPEFA, conforme acordado entre o fornecedor e o cliente.
Se o fornecedor não especificar nenhuma limitação, os três erros máximos admissíveis MPEFR, MPEFT, e MPEFA se aplicam para qualquer localização e orientação da mesa giratória de qualquer peso na MMC. Em um sistema interno da garantia da qualidade de uma organização, a verificação periódica pode ser usada como um ensaio de verificação do desempenho da MMC, com o eixo da mesa giratória como o quarto eixo, de acordo com o especificado para os erros máximos admissíveis, MPEFR, MPEFT e MPEFA, com aplicações de possíveis detalhamentos dos limites, conforme estabelecido pelo usuário.
Em um sistema interno da garantia ...
